Примечание

Программа NEXT Farming AG Office не может записывать траектории на терминале, но на нем могут быть переданы линии АБ.

Для поля можно создать несколько траекторий, которые можно активировать или деактивировать в обзоре. На дисплей передаются только активные траектории.

Внимание

В программе NEXT Farming AG Office можно создавать только линии - АБ, но не кривые - АБ (или линии состоящих более чем из двух точек).

Создать линии - АБ

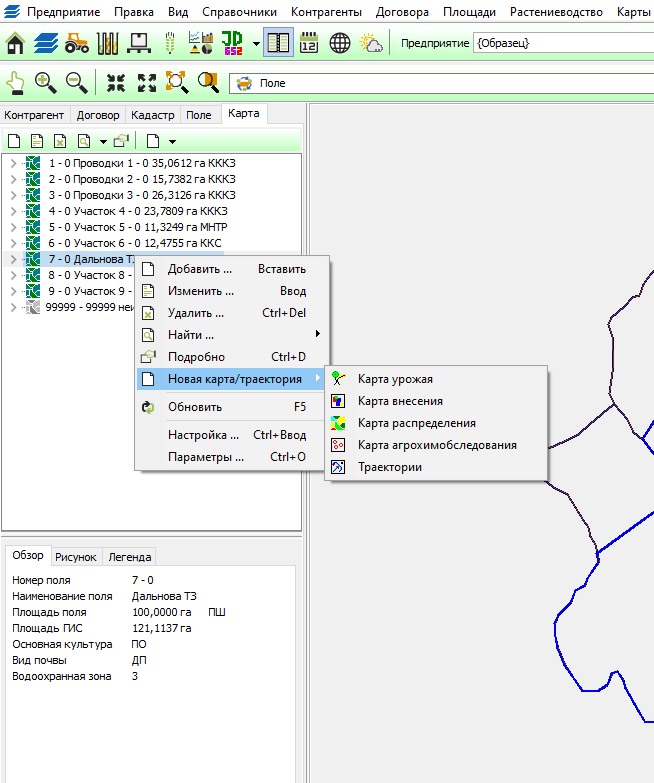

Чтобы нарисовать линию АБ, выберите вкладку [Карта] в обзоре и правой кнопкой мыши откройте контекстное меню соответствующего поля. Выберите Новая карта/ траектория | траектории.

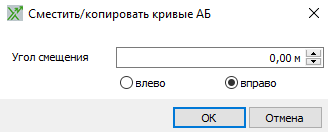

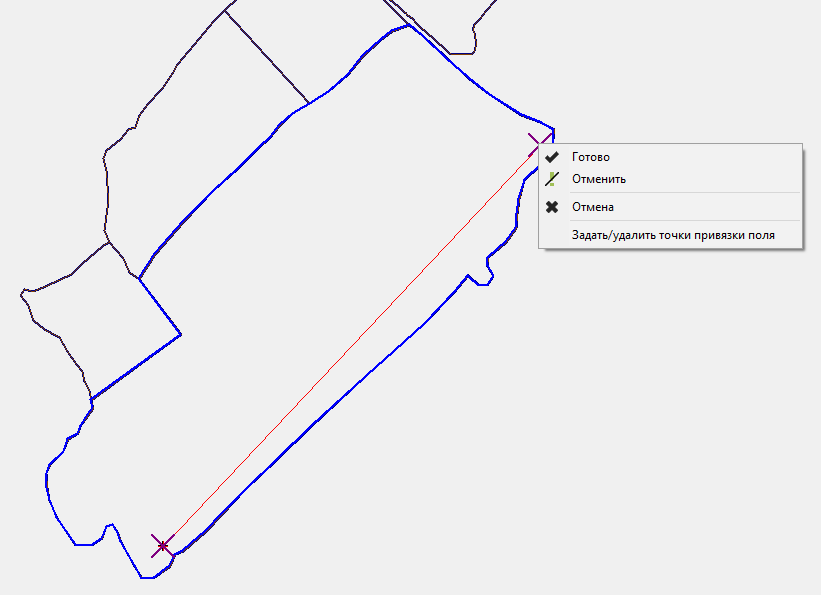

Для того, чтобы нарисовать линию AB, задаются начальная и конечная точка, полученная линия сохраняется правой кнопкой мыши | Готово, линию также можно перемещать и давать ей имя.

Передача Линий - АБ из файлов Shape

Линии - АБ выводятся из различных систем в виде файлов Shape. Однако, файлы Shape не могут быть считаны в программе NEXT Farming AG Office непосредственно в виде Линии АБ. Однако, согласно приведенной ниже инструкции, такие файлы могут быть использованы в качестве основы для линии - АБ.

Линии - АБ в файлах Shape могут состоять как в точках (например, для дисплея Claas S3), так и в линиях (например, для Trimble). Импорт данных в обоих случаях одинаков.

Сначала создается свободный слой для импорта данных с атрибутом точки для переноса точек или атрибутом линии для переноса линий (сведения о создании нового слоя см. в главе Управление слоями и атрибутами).

Для импорта файлов Shape этот созданный слой загружается. Импорт начинается в окне графики нажатием правой кнопки мыши | Импорт.

Для начало выберите файл Shape в качестве типа файла для импорта.
Затем необходимо указать путь и файл для считывания.
Присвоение атрибута не обязательна.
Если считываемые данные не соответствуют системе координат предприятия, то здесь должна быть установлена система координат из которой происходят считываемые данные.
Затем импорт может быть запущен, при котором происходит присвоение атрибута. Должен быть выбран ранее созданный атрибут.

Импортированные точки или линии теперь должны быть видны на графике.

Для создания линий - АБ для импортируемых точек или линий, необходимо установить метки для импортируемых объектов.

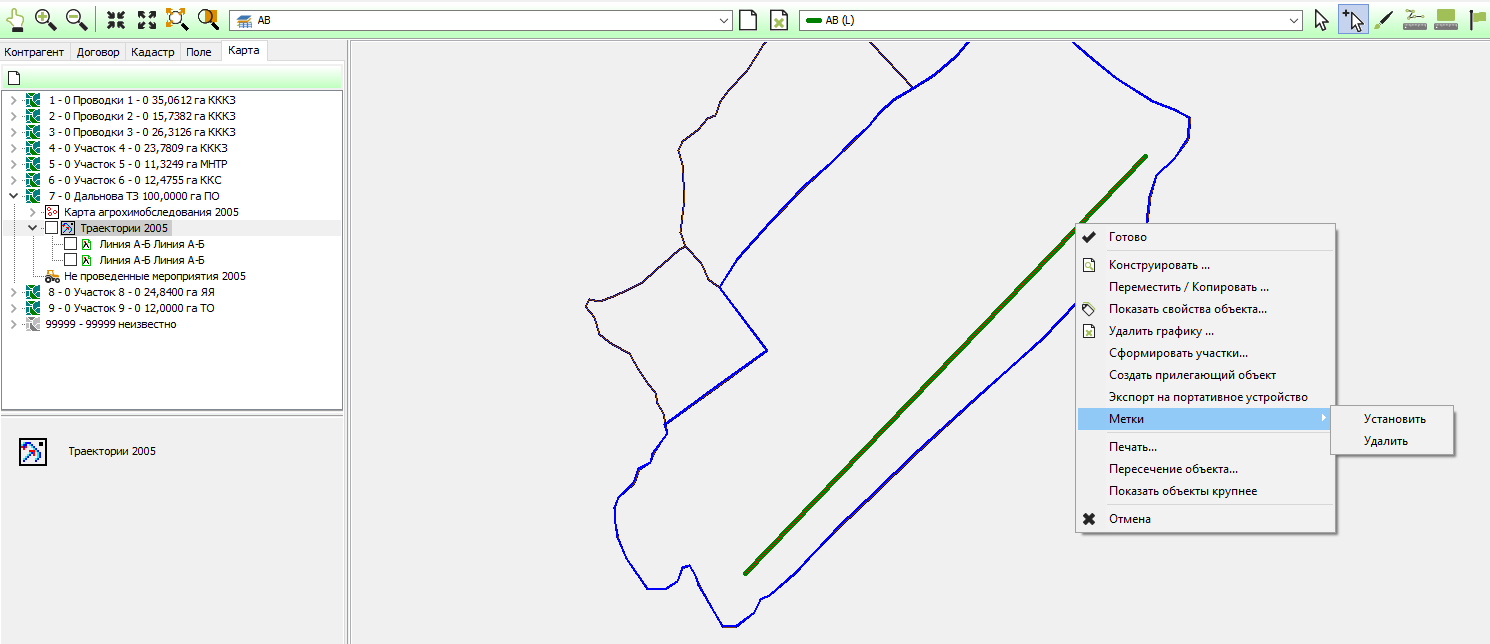

Для этого активируйте указатель мыши выделения и нарисуйте рамку вокруг точек или линий удерживая левую кнопку мыши. Затем можно установить метки правой кнопкой мыши через контекстное меню.

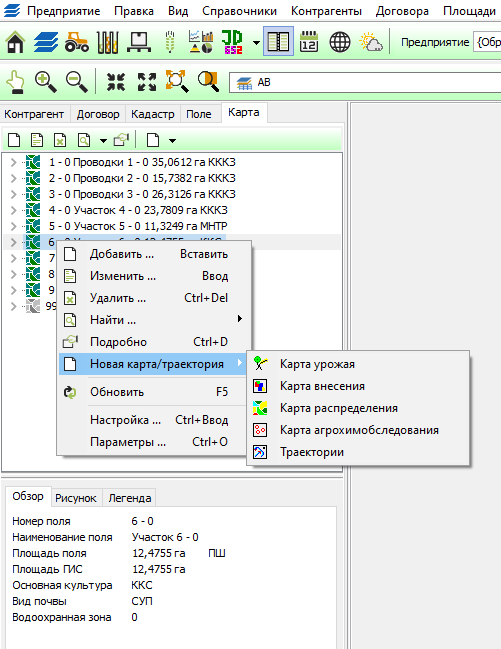

Затем можно переключиться на левую сторону обзора на вкладку Карты и создать новую траекторию используя правую кнопку мыши.

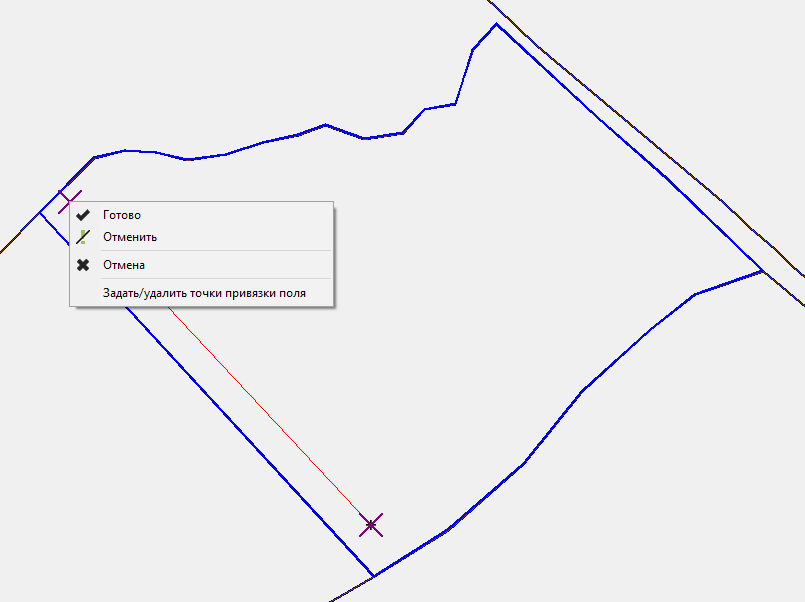

Чтобы нарисовать линию АБ, нажмите чтобы установить метки, полученная линия будет сохранена правой кнопкой мыши | Готово и задайте имя для данной линии.
