Передача данных на внешние интерфейсы
Требования
- Активация для подключения к портативным устройствам (Для покупки пожалуйста свяжитесь с вашим торговым представителем).
- Установка дополнительного модуля Online-Connector. Поддерживает мобильные операционные системы:
- iOS
- Android
- Активация для JD Report Maps (Для покупки пожалуйста свяжитесь с вашим торговым представителем).
- Установка дополнительного модуля Бордкомпьютер John Deere и/или Бордкомпьютер John Deere GS2/3. Поддерживаемые бортовые компьютеры:
- GS1800
- GS1800 ISO
- GreenStar
- GS2
- GS2630
- Установка дополнительного модуля Бордкомпьютер John Deere и/или Бордкомпьютер John Deere GS2/3. Поддерживаемые бортовые компьютеры:
- Активация для подключения к бортовому компьютеру (Для покупки пожалуйста свяжитесь с вашим торговым представителем).
- Установка дополнительного модуля ISO-XML Бордкомпьютер. Поддерживаемые бортовые компьютеры:
- CNH
- Дисплеи ISO-XML, такие как
- Fendt
- Trimble
- AFT
- Установка дополнительного модуля ISO-XML Бордкомпьютер. Поддерживаемые бортовые компьютеры:
Передаваемая информация
Можно экспортировать следующие данные:
- Справочники для
- Контуры полей
- Изображения контуров полей с дополнительной информацией, такой как аэрофотоснимки и т.д.
- Задания с картами внесения
- АБ - линии
- Траектории (кривые можно считать только с дисплея и записать необработанными. Кривые в NEXT Farming AG Office не могут быть созданы вручную).
Примечание
Передаются только те справочники которые обозначены как активные.
Следующие данные могут быть считаны обратно:
- Справочники для
- Контуры полей
- Задания с картами внесения, карты урожайности
- АБ - линии
- Траектории
Примечание
Не все системы поддерживают обработку всей перечисленной информации. Подробную информацию Вы найдете страницах производителей.
Дополнительные модули
Если нужный символ не отображается в верхней панели меню, это происходит по двум причинам.

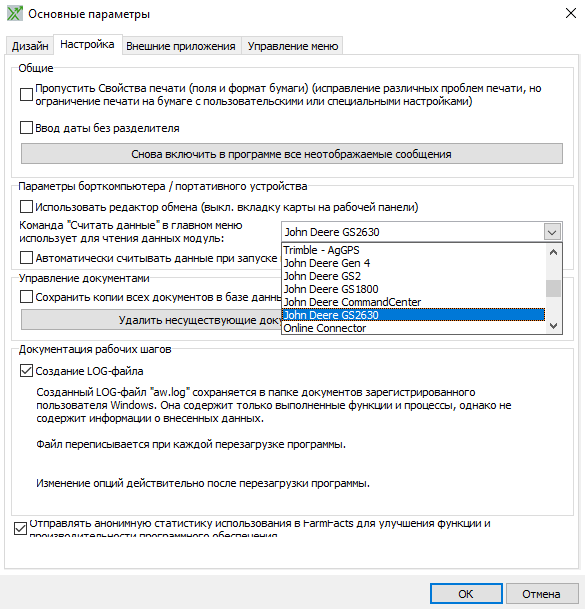

По умолчанию в настройках выбран другой дисплей. Это можно изменить в меню Предприятие | Параметры | Окружение.

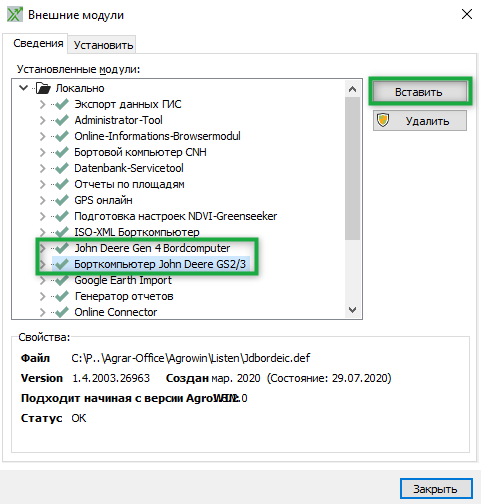

Если нужной дисплей не указан в списке, значит соответствующий дополнительный модуль еще не установлен. Обзор установленных дополнительных модулей можно найти в разделе Предприятие | Параметры | Дополнительные модули.
Если все установлено правильно, тогда здесь сохраняется запись для соответствующего дополнительного модуля. Если он отсутствует, модуль можно переустановить с помощью кнопки [Вставить]. В качестве альтернативы, пожалуйста свяжитесь с нашей горячей линией.
Обработка считанных данных
Обзор карт
Все выбранные данные переносятся в обзор карт.
- Данные с информацией о назначении присваиваются соответствующему полю.

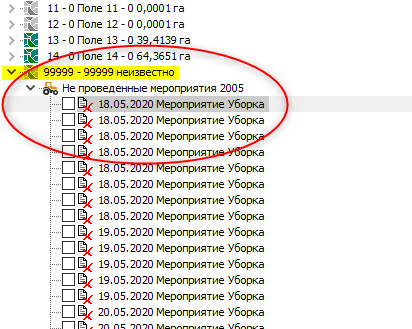

- Данные которые не содержат информацию о поле, могут быть найдены в обзоре карт в поле 99999-99999 неизвестно.
Если запись только отмечена (без установленной галочки), тогда в правом окне в графике карта отображается черным цветом. При выборе поля, информация о значениях сохраняется и отображается цветным (в зависимости от выбранной палитры).
Проведение считанных данных
В обзоре карт отображается вся информация о данных, которые поступают с бортового компьютера. Все записи красного цвета которые отображаются в нижней части обзора являются недостающей информацией, которая не предоставляется бортовым компьютером. Они должны быть заполнены самостоятельно.
Чем больше информации поступает с бортового компьютера, тем меньше строк отображены красным цветом! Строки отображаются красным цветом до тех пор пока в них не содержится необходимая информация для проводки. Исключением являются строки Загрузка неизвестна, их нужно заполнять только в том случае, если заполнена складская проводка. Если склад не подсоединен, эти записи можно пропустить.
После того как Вы внесли необходимую информацию в записях, подтвердите нажатием кнопки [Провести с картами].
У Вас есть возможность произвести проводку с картами, без карт или сохранить только карту.
После подтверждения с помощью [Провести с картами] данные передаются в окно карты урожайности.

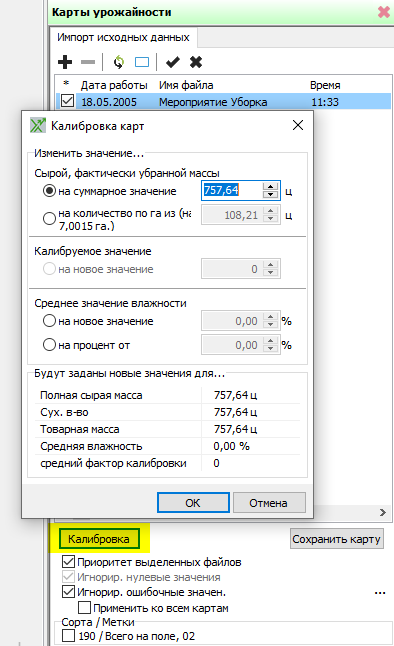

Если значения все еще нуждаются в дополнительной настройке, в окне карты урожайности выберите соответствующую часть мероприятия с помощью кнопки [Калибровка].
Введите новые значения в окне Калибровка карт и подтвердите нажатием [OK].

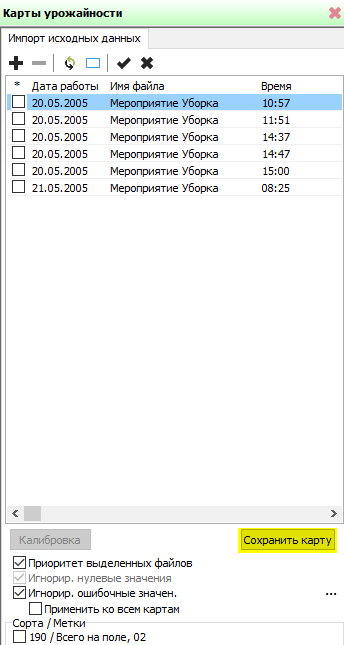

Подтвердите с помощью Сохранить карту.

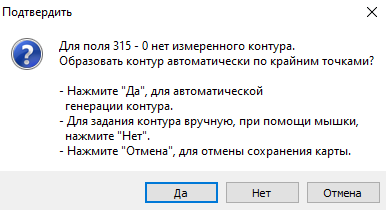

Если поле не имеет контуры, то их можно создать автоматически с помощью следующего запроса.
Нажмите [Да] если Вы хотите чтобы программа создала контуры поля автоматически.
Нажмите [Нет] если вы хотите создать контур самостоятельно. Мышь автоматически становится инструментом рисования и вы можете нарисовать контур вручную.

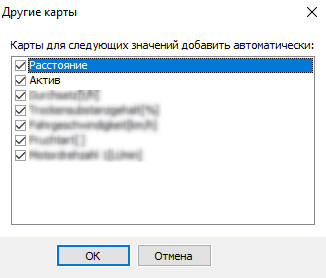

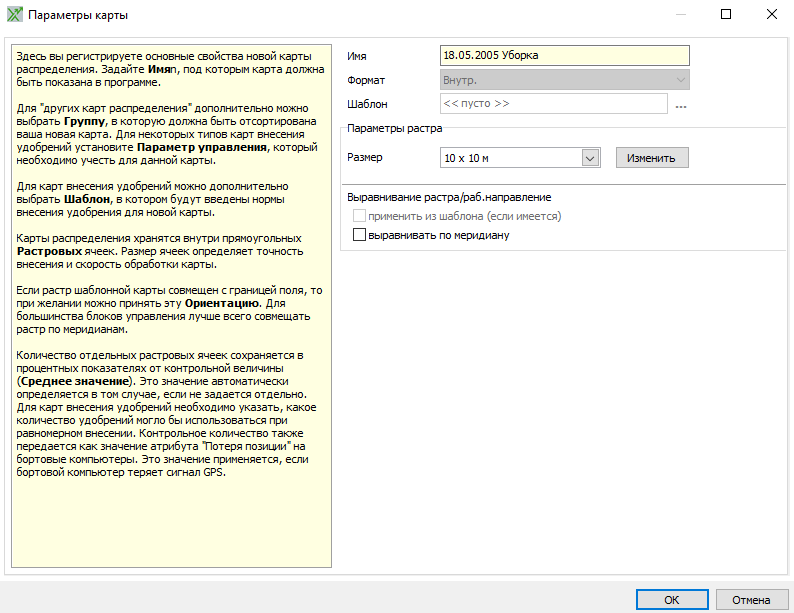

В следующих запросах вы можете дать карте название и решить, какие дополнительные карты следует создать (карта влажности, карта высот, карта точек и т.д.).
Выбор дополнительных возможных карт зависит от сенсорного оборудования комбайна.
Появляется подсказка о том что мероприятия будет проведено.
Особенности
Несколько полей в одном файле
Если на бортовом компьютере введено дополнительно например поле 1 и после завершения данного поля, обрабатывается сразу не следующее поле, а работа продолжается дальше, то в группе данных имеется несколько полей (программа в этом случае определяет эти поля как поле 1).
Поэтому точки вне контура должны быть доступны для других полей.

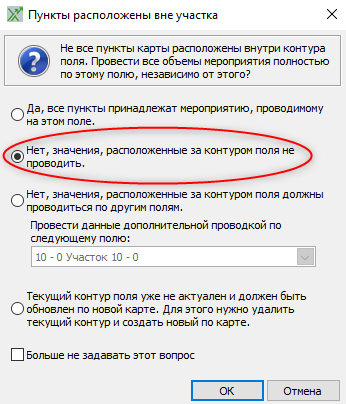

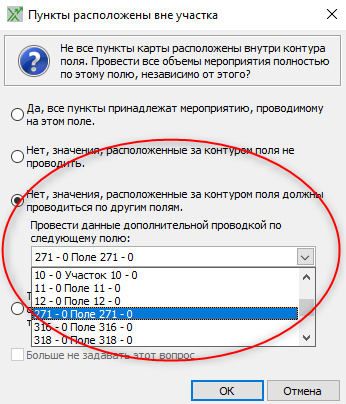

Сохраните данные как описано выше. Программа определит наличие точек вне контура поля:
Пожалуйста, укажите, к какому полю относится оставшаяся площадь. Исходные данные будут также доступны в этом поле.
Выполняйте эту процедуру до тех пор, пока все данные не будут привязаны к соответствующим полям и все мероприятия будут проведены.
При проведения последнего поля, Вы отменяете значения которые расположены за контурами поля
Обработка одного поля в разные дни
Если работы ведутся на поле в разные дни, то существуют следующие возможности:
- A - работа будет объединена в одну дату, или
- B - создается столько записей сколько и рабочих дней, но карты урожая или распределения объединяются в одну карту.
A - работа будет объединена в одну дату
Выберите в обзоре первую запись, нажав правую кнопку мыши.

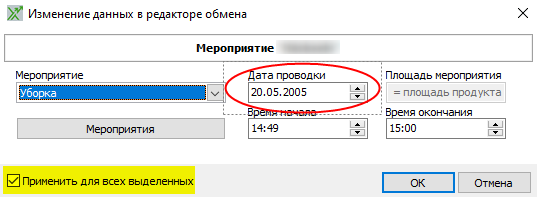

Откроется окно Изменение данных в редакторе обмена.

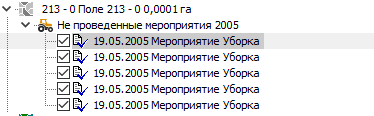

Установите дату которая будет использоваться для проводки и установите галочку "Применить для всех выделенных". В завершении подтвердите с помощью [OК].
Затем данные сохраняются как описано выше.
B - все работы отабражаются по дате и карты урожая или распределения объединяются в одну карту.
Внимание
При редактировании данных дата не объединяется.

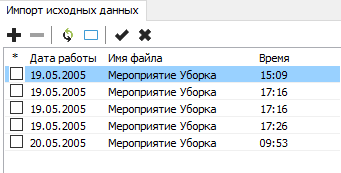

Вы сохраняете данные как описано выше. Данные загружаются в окно редактирования данных, расположенное в правой части экрана.

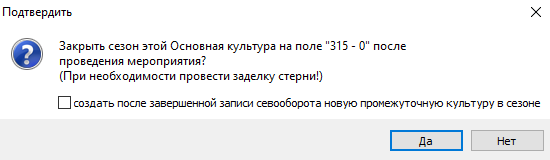

После завершения проводки, пожалуйста подтвердите вопрос об окончании сезона с помощью [Нет].
После операции сохранения программа автоматически продолжает работу со следующей записи.

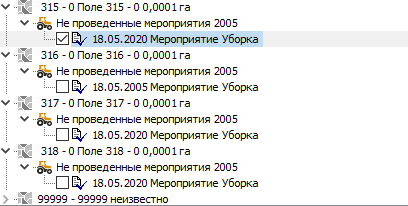

В правой части окна отображается уже сохраненная карта. Сохраните также и другие данные.
